Светодиодный тюнинг дверных светильников

[Василий Сулима]

Я так понимаю, её можно преобрести в радиотоварах?

[DAKalimov]

Чип и дип например: http://www.chipdip.ru/catalog/show/1219.aspx

[Nissan2086]

А где эта BCU к чертуодиться, как выглядит. Подскажите пожалуйста.

BCU находится под магнитолой, только он тебе не нужен, меняй транзистор в блоке управления двери.

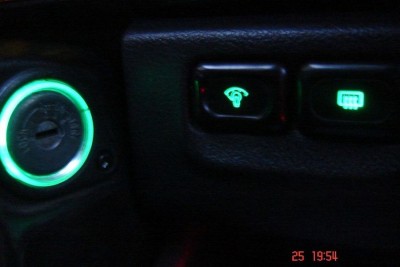

Огромное спасибо Трусишке за предоставленные фото и схемы! Зацените как сделал я на своей машине подсветку в дверях.



[Василий Сулима]

А киньте ссылку как просчитывать колличество светодиодов и схему подключения.

[Nissan2086]

А киньте ссылку как просчитывать колличество светодиодов и схему подключения.

Держи ссылку! http://www.cefiro.ru/experience/showart ... &thiscat=2

[Nissan2086]

В будущем хочу переделать освещение салона, щит приборов,подсветку,задние фонари и возможно передние повороты. Спереди уже стоят белые диоды из Японии на габаритах и биксенон в головных фарах. Но это уже в другие темы форума.

[грек]

Можно вопросик? полазил не нашел.Какие диоды надо на макса 33 в водительскую дверь в кнопки стеклоподъемников.Востальных дверях поменял а тут какие то как в сотовом телефоне.Подскажите на какие заменить?

[Nissan2086]

Можно вопросик? полазил не нашел.Какие диоды надо на макса 33 в водительскую дверь в кнопки стеклоподъемников.Востальных дверях поменял а тут какие то как в сотовом телефоне.Подскажите на какие заменить?

Светодиод GNL-1206 (SMD) они разные по цвету,паяются с резистором.

[грек]

nissan 2086 подскажи а резистр для чего. Я просто в этом туго сооброжаю

[Nissan2086]

nissan 2086 подскажи а резистр для чего. Я просто в этом туго сооброжаю

светодиод рассчитан на 3 , 3,5 и 7 вольт. Если ты его подключишь на питание 12 вольт,то он просто сгорит. Поэтому перед ним ставится резистор. Посмотри немного выше, на этой странице,я там ссылку писал,там про них есть. Какие нужно и как рассчитать.

[DAKalimov]

Можно вопросик? полазил не нашел.Какие диоды надо на макса 33 в водительскую дверь в кнопки стеклоподъемников.Востальных дверях поменял а тут какие то как в сотовом телефоне.Подскажите на какие заменить?

Там чип-светодиоды. Паяются прям на дорожки.

[Vova j30]

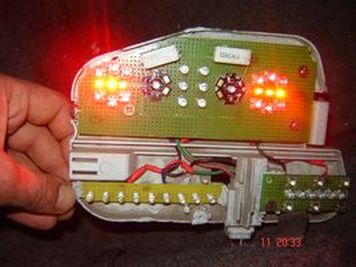

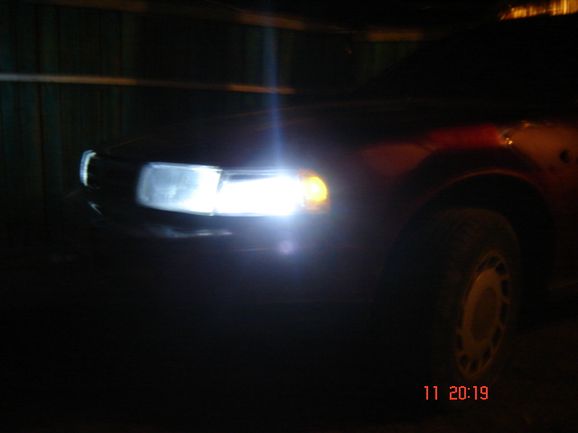

Хочу похвастатся своими тюнингом (надеюсь автор темы не против).

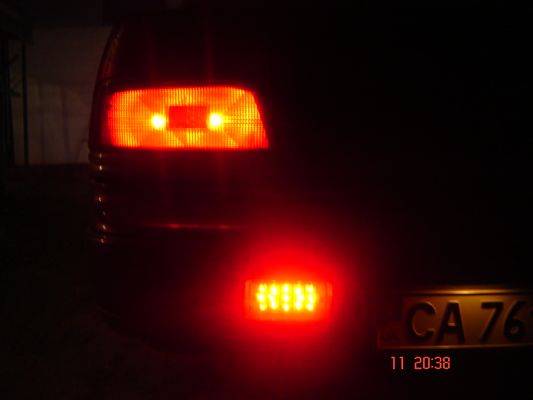

Должен сказать что схемы работают уже 3 года. В задние фонари на сегоднешний день было добавлено еще по несколько 4-х кристальных светодиодов, что бы еще добавить яркости габаритам,стопам,поворотам и фонарям заднего хода.

[Nissan2086]

Вова,скажи,а в повороты какого цвета диоды ставил? И если можно марку диода. Всё смотрится шикарно!

[Vova j30]

Свечение светодиода должно отвечать цвету стекла самого фонаря. В поворотах желтые светодиоды,только те что на фото слабоватые,поэтому сейчас стоят 12 четырехкристальных. Светит лучше чем при первой схеме. Для стопов тож добавил 4-х кристальных только крассных . Названия не помню,помню только что они расчитаны на ток 80мА и стоят у нас порядка 70центов за штуку.
P.S При установке светодиодов в поворотники надо поменять коденсатор(вроде так называется) в релюхе поворотов.

[Nissan2086]

Спасибо огромное за информацию. На выходных думаю займусь.
