Как я восстановил клапан EVAP Nissan Maxima A33

[S.t.a.l.k.e.r.]

На нижнем фото указан правильный порядок сборки клапана, поскольку электромагнит притягивает к себе поршень в момент включения, а пружина возвращает его обратно. Кстати эту пружину необходимо несколько растянуть (без фанатизма), чтобы вернуть былую упругость.

[Яков]

S.t.a.l.k.e.r., спасибо! Не так я поставил значит.

Ещё вопрос или вопросы.

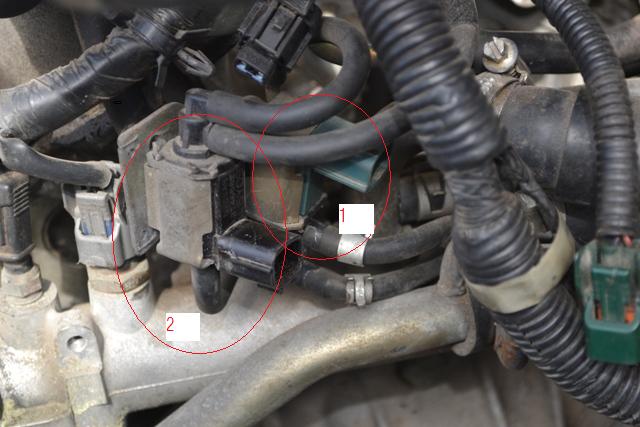

Есть два клапана (см. фото 1).
1 не подключен (зеленый);
написано 5T48289 7Z03 Mitsubishi;
имеет два отвода - трубки:
одна трубка уходит на коллектор, сразу после дроссельной заслонки;

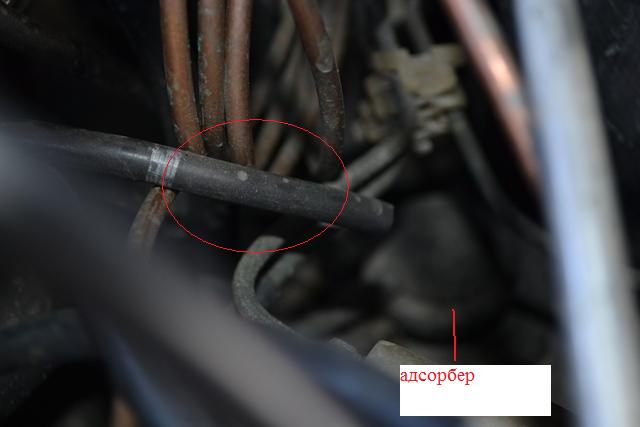

вторая уходит в никуда - просто болтается (см. фото 2).

2 подключен (черный);
написано 5T46582 5Y09 Nissan;
имеет три отвода - трубки:

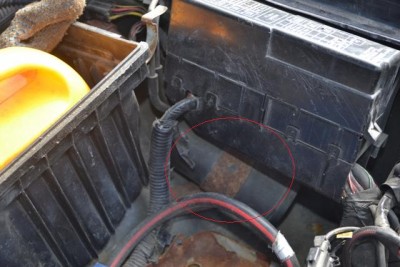

одна трубка (самая нижняя) на бочонок под коробкой с предохранителями - вакуумный насос (см. фото 3);

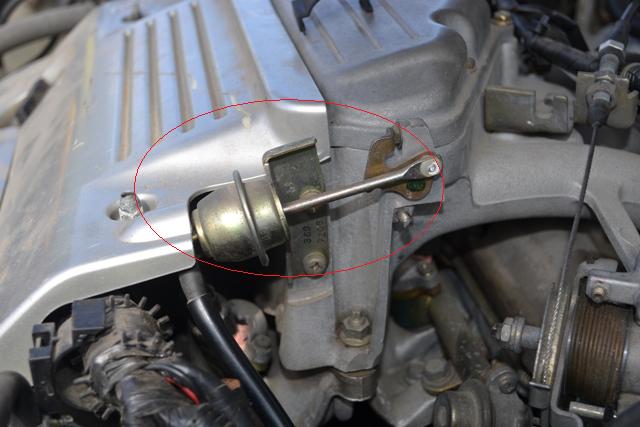

вторая (средняя) на заслонку (клапан) - клапан экономайзера? (см. фото 4);
третья (верхняя) на коллектор, сразу после дроссельной заслонки.

Где какой клапан Vias и Evap? Или же один из них электроклапан EGR? Так всё и должно быть? А как же адсорбер?

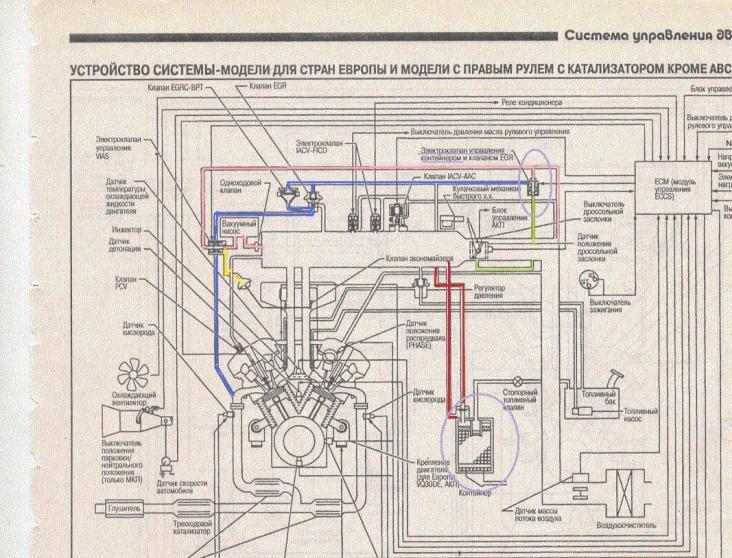

От самого адсорбера болтается две трубки (шланга), как я понимаю, одна должна идти на коллектор, вторая на клапан Evap? Или электроклапан EGR? (см. фото 5).

[S.t.a.l.k.e.r.]

Сегодня посмотрю и отпишусь вечером.

[RUTR]

Evap и EGR работают от одного клапана черного цвета, зелёный - клапан Vias

[Яков]

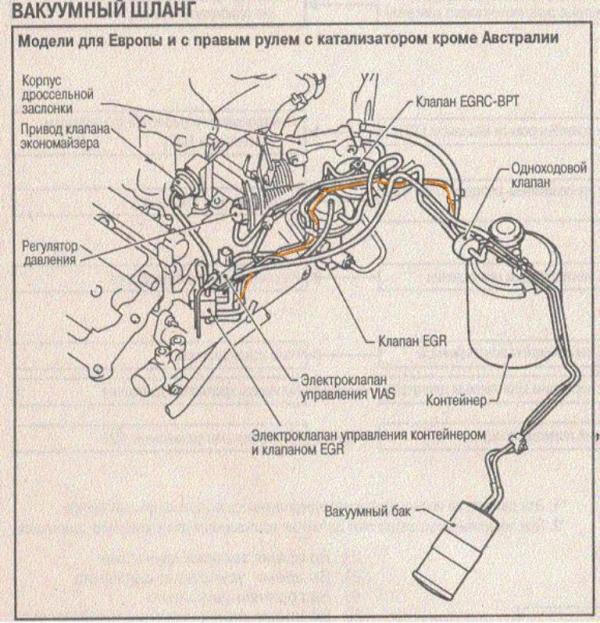

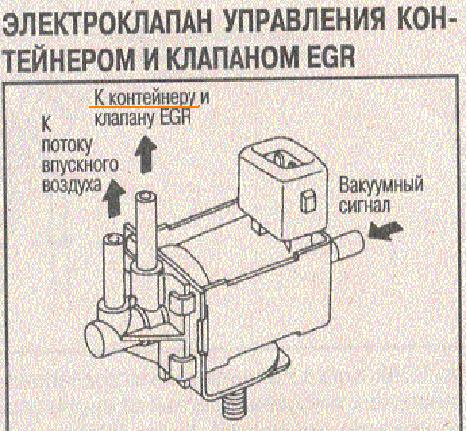

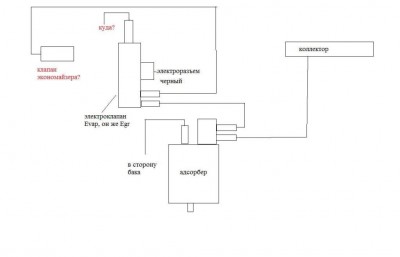

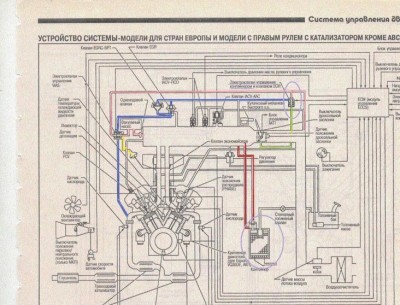

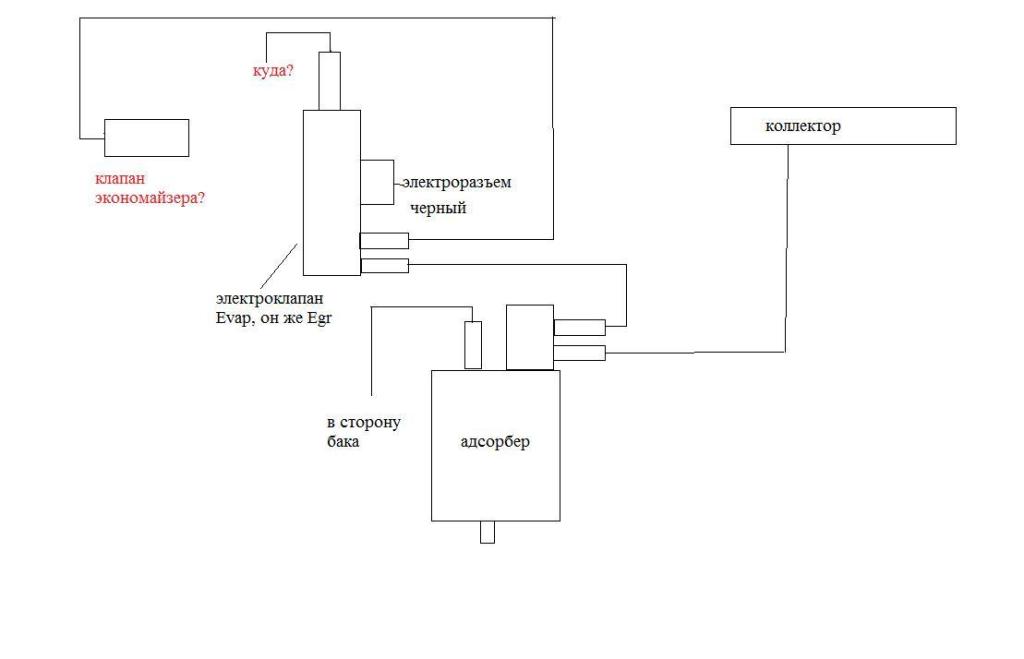

Правильны ли схемы соединения?
Некоторые вопросы внутри схем.

[Яков]

Никто не в курсе?

[Яков]

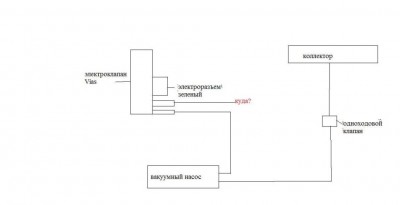

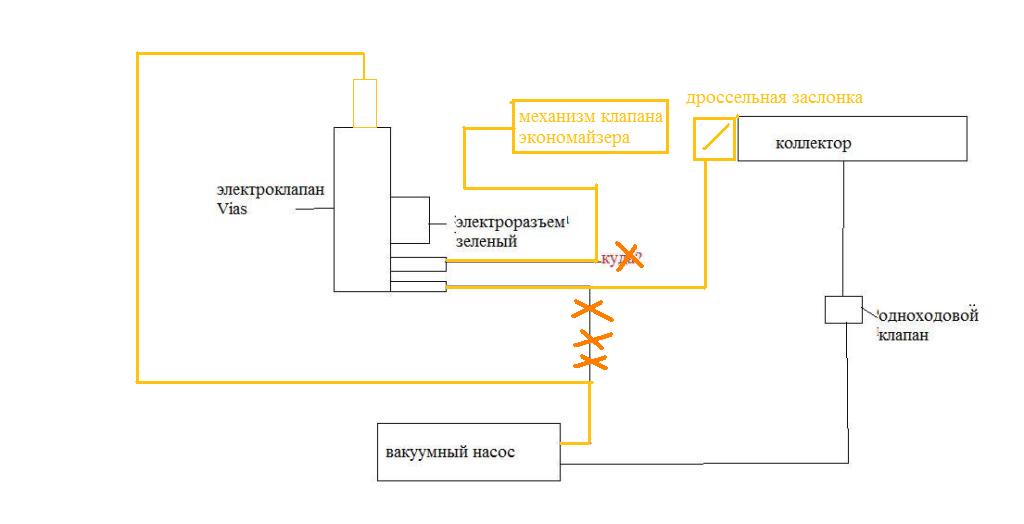

Почти разобрался с клапаном Vias - схема "vias". Нужно подтверждение - такая схема (оранжевым цветом - дорисовано то, что не было в предыдущем рисунке)? Почему почти - как так может быть, что у меня этот клапан имеет только два вывода (трубок), верхнего вывода нет.

И вопросы по Evap...Egr.
Каким боком электроклапан управляет контейнером на схеме "1"?
А на схеме "2" и "3" уже управляет....

[Яков]

Всё так сложно, как я понимаю...

[Holodoc]

По клапану VIAS - у меня тоже был с двумя выводами. Голову особо напрягать не стал, нашел с тремя и установил как должно быть. По поводу схемы подключения сейчас не вспомню, сегодня посмотрю.

[Яков]

По клапану VIAS - у меня тоже был с двумя выводами. Голову особо напрягать не стал, нашел с тремя и установил как должно быть. По поводу схемы подключения сейчас не вспомню, сегодня посмотрю.

Спасибо, жду!

[Holodoc]

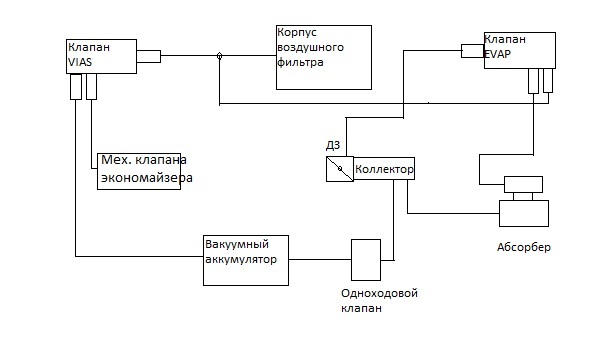

У меня подключено по такой схеме. Подключал по примеру машины, в которой 100% все было правильно. По поводу подключения EGR ничего написать-нарисовать не могу, т.к. у меня его нет

[Яков]

Holodoc, спасибо огромное за отклик!
Вопрос по твоей схеме: с клапана Vias на воздушный фильтр идет, а конкретно куда: после маф и перед ДЗ, перед маф?

[Holodoc]

Маленький штуцер рядом с патрубком КХХ , если по правильному - к резонатору впускного воздушного тракта.

[Holodoc]

И еще. У клапана VIAS с двумя штуцерами сам электроразъем (папа) отличается от разьема клапана с тремя штуцерами. Необходимо спилить рожки напильником, тогда мама подключится без проблем.

[Holodoc]

Сейчас увидел по твоей первой фото что оба клапана находятся рядом. У меня тоже так было, но это было сделано руками предыдущего владельца. А правильно, в моем случае, клапан VIAS должен был находиться ближе к развалу блока цилиндров, куда я его и водрузил. Различия между твоим и моим вариантом именно в количестве штуцеров клапана VIAS, соответственно и количеством медных трубок на кронштейне. Так что у тебя выбор - либо менять клапан VIAS и кронштейн и подключать по моей схеме, либо найти авто, на котором все правильно подключено по твоему варианту (для клапана с 2-мя штуцерами) ....
