Вопрос электрикам. По генератору.

[Lis104]

Машина дает на клеммы регулятора S и L одинаковое напряжение 12 вольт. Естественно генератор не будет давать напрягу,так как нет самовозбуждения.

1) Из-за чего такое могло произойти?
2) Могу ли я самостоятельно дать необходимую разницу в напряжении, впаяв например лампочку перед клеммой?

[Gamlet]

Lis104, будет понятнее, если схему прилепишь, не регулятора, конечно.

[Lis104]

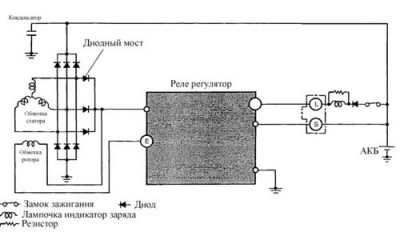

воть упрощенная схема.

[allert]

Lis104, Ну и? Причинно-следственной связи клеммы L c самовозбуждением на схеме не усматривается. имхо.

[Gamlet]

По схеме все нормально. Реле питает обмотку возбуждения от дополнительных диодов, изменяя вел-ну тока на клемме Е. Питание регулятора через S. Возбуждение через L. Когда генератор "завелся", на клемме L появляется положительный потенциал, лампочка тухнет.

[Lis104]

allert, ну Гамлет ведь как то усмотрел?

я из 100 просмотренных постов (не только здесь) по неисправностям и схематике генератора только на одном !!!! форуме нашел упоминание про возбуждение через L.

Gamlet, вот у меня на S и на L по 12 одинаковых вольт при включении зажигания. Соот-но возбуждения не будет (теоретически). Генератор в сервис таскал, сказали с ним все в поряде.

(кстати видел упрощенную схему регулятора, его представили как транзистор, причем L коллектором был (кажись насколько помню)) - доп. инфа к размышлению.

Ну и что теперь делать?

Видел в одной из статей упоминание про обрыв L - якобы не критично. Наверное на днях сначала разрежу L, если не подействует, то прийдется в разрез впаять лампочку на 12в.

[Gamlet]

Lis104, именно через L идет напряжение возбуждения. Резик там стоит для того, чтобы при перегорании лампы у тебя не пропала зарядка, как на ТАЗ 2107 и им подобных. При вкл зажигания ток идет через нить лампы, зажигая ее, на Регулятор. Далее еще проще, генератор "стартонул" и сам себя питает через дополнительные диоды. Отличие этой схемы от обычной в том, что у тебя еще есть клемма S. Эта цепь, как я подозреваю, для контроля напряжения, относительно которого происходит сравнени, непосредственно на АКБ или в где-нить в цепи. Обычно контроль производится тут же на генераторе. Другими словами, эта цепь носит контрольные функции. На ней и будет 12В, как и на клемме S.
ЗЫ. Я могу ошибаться, для полной уверенности, что это так работает, необходим вольтметр и машина.

[Gamlet]

2) Могу ли я самостоятельно дать необходимую разницу в напряжении, впаяв например лампочку перед клеммой?

только если в цепи клеммы S.
Посмотри на схеме, что обмотка возбуждения управляется отрицательным напряжением, вот тут тебе транзистор (коллектор-эмитер) между массой и выводом обмотки. С контакта L напряжение, прошедшее через лампу, должно приходить на положительный вывод обмотки, соединенный с дополнительными диодами генератора.

Если тебе говорят, что на стенде работает, прозванивай все провода и массу, которая изображена на твоей схеме.

[Lis104]

Gamlet, но по схеме то лампочкой шунтируют "L" !

"S" у меня толстый (судя по всему), "L" - тонкий (фигли, на лампочку только) и судя по всему L дальше управляет напряжением, которое проходит через S.

В общем послезавтра скорее всего узнаю, тот ли я провод сейчас разрезал

и судя по всему прийдется впаивать лампу и диод. Как минимум.

[Gamlet]

"L" - тонкий (фигли, на лампочку только)

а ты думаешь, что спираль в лампочке толще? Генератору достаточно 1,5В чтобы запуститься. Возьми омметр и посмотри, должна быть цепь между S и выводом от дополнительных диодов.

"S" у меня толстый

наверно так и нужно, чтобы были точнее измерения и меньше падение напряжения.
Зря ты начал провода резать, толку от этого никакого.

прийдется впаивать лампу и диод. Как минимум

совершенно лишнее и не нужное, работало же раньше. Если сам слабо в электрике разбираешься, поручи эту работу профессионалам, пусть долбаются, ищут причины.

[Lis104]

Gamlet, - раньше не было КЗ. И судя по всему диод как минимум в панели пробит.

В электрике разбираюсь средне. А в машине этого и не надо. И кстати, с профессионалами (настоящими) очень туго.

[Gamlet]

судя по всему диод как минимум в панели пробит

вот это надо схему приборки смотреть, определить назначение пробитого диода.
Как правило, диод в панели для защиты приборов от переполюсовки и его пробой ниочем не говорит. Вот если у тебя отлетел резик или лампа, изображенные на схеме (см. выше), вот это может являться причиной отсутствия начального напряжения возбуждения.

[Lis104]

Gamlet, блин. я же писал выше, все есть.

[Gamlet]

Тогда зачем пишешь про пробитые диоды в приборке?
Реши одну проблему, займись другой.

[Lis104]

Gamlet, это одновременные проблемы
