Тюнинг приборки. Столкнулся с проблемой

Orlov · Сообщение **Orlov** » 24 дек 2007 13:17

Решил сделать приборку аля фольксваген с синими шкалами и красными стрелками.

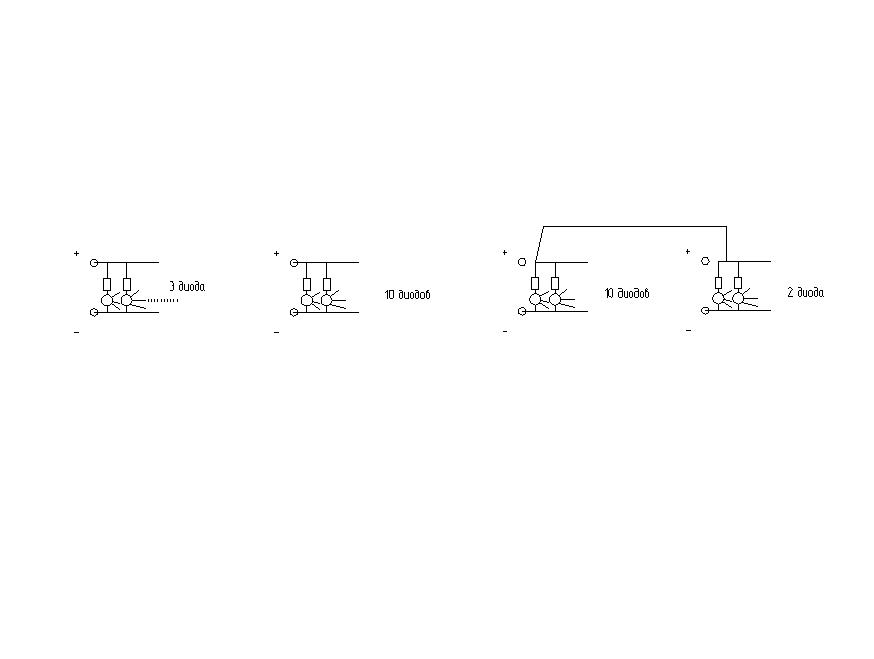

Собрал четыре шины с параллельно соединеными диодами, как в прикреплённом файле. Дома протестил, всё горит и радует. Подключил в машине и при включении подсветки вышибает предохранитель приборки, а подсветка продолжает гореть и радовать. В чём пожет быть проблема. Предохранитель 10А. Ещё по неведомым причинам перестал работать указатель уровня топлива, просто опал в 0 и всё.

max653 · Сообщение **max653** » 24 дек 2007 18:49

а диоды подключил к контактам старых лампочек подсветки?
паял? может где соплю припоя повесил?

Orlov · Сообщение **Orlov** » 25 дек 2007 09:43

max653 писал(а):а диоды подключил к контактам старых лампочек подсветки?
паял? может где соплю припоя повесил?

Да, паял к старым контактам. Вроде всё чисто.

max653 · Сообщение **max653** » 25 дек 2007 20:05

а фотка задней части приборки есть? чтобы видно было куда припаяна подсветка, типа такой

Trusishka · Сообщение **Trusishka** » 26 дек 2007 18:15

Померять надо потребляемый ток, мож он стал больше чем от лампочек, ибо схема не очень удачна.
Уровень топлива мож плохо вставил разъемы либо стрелку придавил.

max653 · Сообщение **max653** » 26 дек 2007 19:50

Да ну, не 10Ампер.
Подключил чего-то не туда.

Orlov · Сообщение **Orlov** » 26 дек 2007 22:29

Уровень топлива исправил, проводом который идёт на подсветку стрелок стрелку заблокировал. С приборкой пока не разбирался. Trusihka, что именно неверно в схеме, какое расположение предпочтительней?

Trusishka · Сообщение **Trusishka** » 27 дек 2007 09:30

Orlov писал(а):Уровень топлива исправил, проводом который идёт на подсветку стрелок стрелку заблокировал. С приборкой пока не разбирался. Trusihka, что именно неверно в схеме, какое расположение предпочтительней?

в цепочках по 3 диода, на крайняк по 2.
Ток мерять надо всегда.
На фотке внизу, в увеличенном варианте, диод вроде без резистора припаян.

Orlov · Сообщение **Orlov** » 27 дек 2007 10:04

Дык это фото не моей приборки. Если в цепочку пускать по 3 паралельно подключенных диода, то откуда для всех цепочек взять питание? На один тахометр нужно будет 4 цепочки. Схема моего соединения в первом посте.

Trusishka · Сообщение **Trusishka** » 27 дек 2007 11:30

Orlov писал(а): Если в цепочку пускать по 3 паралельно подключенных диода, то откуда для всех цепочек взять питание? На один тахометр нужно

я имел виду последовательное подключение. (выигрыш потребления x3 и резисторы холодные будут).

Orlov · Сообщение **Orlov** » 07 янв 2008 15:32

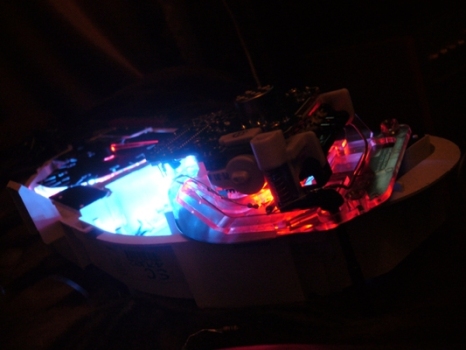

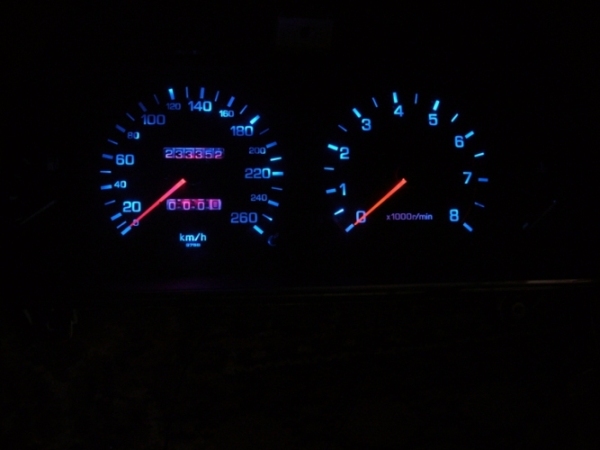

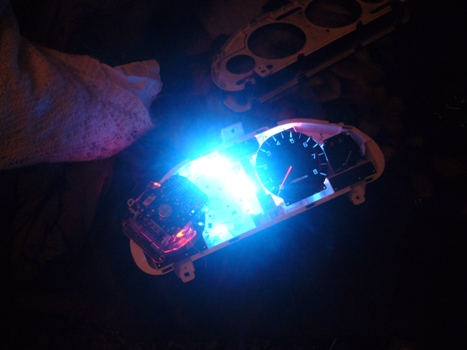

С проблемкой разобрался, процессс изготовления пошёл. Вот пока что получается, фотка сделана в процесе настройки тахометра на равномерность, спидометр пока не трогал.

-=CRAZY=- · Сообщение **-=CRAZY=-** » 07 янв 2008 17:09

Orlov, на стрелки отдельно красные ставил?

Orlov · Сообщение **Orlov** » 07 янв 2008 17:15

-=CRAZY=- писал(а):Orlov, на стрелки отдельно красные ставил?

На тахометре 2 красных стоит, на спидометре пока 1, но надо увеличивать до двух, яркости недостаточно

-=CRAZY=- · Сообщение **-=CRAZY=-** » 07 янв 2008 17:26

Orlov, а устранять будешь то что свет попадает на километраж?

Orlov · Сообщение **Orlov** » 07 янв 2008 17:59

Да, ещё два красных диода. Показания километражей будут красными.
