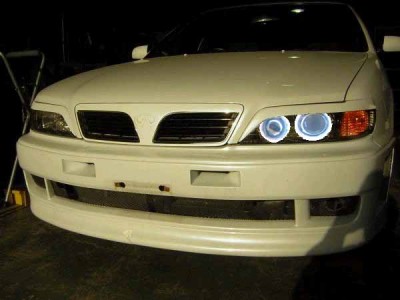

Линзовые элементы Hella в фарах А32

[CrazyJapanCar]

фотки выложу и описание тоже, вот только праздники пройдут!

[Денис Александрович]

to CrazyJapanCar
праздники прошли - просим фото и описание установки линзованых фар

[CrazyJapanCar]

Процесс установки модулей Hella.
Необходимые детали, материалы и инструменты:
- модули ближнего света – 2 шт;
- модули дальнего света с габаритами – 2 шт;
- фары с прозрачным стеклом (например DEPO);
- крепления модулей – 12 шт (обычно в комплекте);
- алюминиевая пластина примерно 35см на 40см толщиной 2мм;
- кусок картона или ещё чего-нибудь 35см на 40см и ножницы;
- алюминиевый уголок 1см на 1см пару метров;
- дрель;
- электро лобзик;
- УШМ;
- пистолет для вытяжных заклёпок + сами заклёпки;
- технический фен;
- маркер;
- краска, грунтовка;
- отвёртки, ножи, напильники и руки.

Сам процесс:
Этап первый:
1. при помощи фена снимаем стёкла с фар
2. удаляем отражатель и все его крепления
3. отрезаем заднюю часть фары, при этом сохранив крепления
4. вырезаем из картона шаблон панели, но которой будут крепиться модули, угол расположения или его «кривизну» выбираем индивидуально, в зависимости от потребностей, но учитывайте, то что модули могут не регулироваться в некоторых положениях и вообще не уместиться в кузове
5. вырезаем отверстия под модули в картоне, получится круг или овал в зависимости от угла пластины
6. делаем отверстия под крепления (по 3шт на модуль) и устанавливаем модули
7. всю эту «конструкцию» устанавливаем в фару, а фару на авто
8. советую подключить питание на модули, чтоб понять что и куда светит
9. если Вас полученный результат устраивает, то маркером отмечаем местоположение картонки в фаре
10. вырезаем по картонному шаблону пластину из алюминия, примеряем её к фаре, если всё устраивает, то вырезаем отверстия под модули и сверлим под крепления
11. аналогично устанавливаем модули и проверяем как они встали в фары, подпиливаем, подтачиваем…
Этап второй:
1. нарезам алюминиевый уголок, таким образом, чтоб прикрепить его по периметру готовой пластины с внутренней стороны, учитывая все нахлёсты (их не должно быть), особенности внутренней конструкции фары и крепление модулей
2. подогнав уголки сверлим в них дырки (желательно одновременно с платиной) и с внешней стороны закрепляем их вытяжными заклёпками (у кого есть желание – можно приварить аргоном)
3. далее устанавливаем пластину с креплениями в фару и сверлим пару отверстий в фаре и уголке, чтоб наживить
4. устанавливаем модули в пластину, а пластину в фару, закрепляем саморезами или просто временными штифтами
5. ставим фару на авто и пытаемся регулировать. Тут скорей всего придётся подпиливать и подтачивать отверстия под модули, для этого лучше отметить маркером примерно лишние места - всё разобрать и подточить
6. когда будете регулировать, следите за тем, чтоб пластина не деформировалась от нагрузки, в тот момент, когда модуль во что-нибудь упрётся
7. если всё получилось, то пластину (уже без модулей) наживляем и сверлим отверстия в фаре и уголках для её фиксации. Чем больше – тем надёжней
8. опять всё разбираем, ровняем углы, красим, сушим (если кто хочет, можно добавить декора из шпаклёвки или ещё чего-нибудь), ставим модули
9. далее всю готовую конструкцию с модулями ставим в фару и закрепляем вытяжными заклёпками через корпус фары с внешней стороны
Этап третий:
1. аккуратно с нижней стороны фары делаем отверстие под фишку габарита
2. ставим стекло на место
3. делаем пыльник на фару (лично я делал из фольги (для придания формы), которую обклеивал бинтом с эпоксидкой)
4. ставим всё это дело на авто и снова всё регулируем



P.S. прошу меня извинить за долгое ожидание и пока за отсутствие фото (старые в процессе изготовления я не могу найти, а новые сделаю, как только доеду до гаража).
Если будут вопросы по установке и схеме подключения – пишите!
Описание делал по памяти, так что могут быть неточности – спрашивайте!

[Денис Александрович]

CrazyJapanCar
Спасибо за столь подробное описание процесса.
Ожидаем фотоотчета.

[-=VIT=-]

да-да!! давайте фотки срочно!

[CrazyJapanCar]

К выходным обещаю выложить!!!

[Денис Александрович]

to CrazyJapanCar,
еще вопрос к Вам уважаемый коллега - в какой бюджет укладывается все это действо (линзы, доп элементы и т.д.)?

[CrazyJapanCar]

Денис Александрович, модули HELLA - около 200$, фары DEPO - 100$, на всякую мелочь 500руб и немного полазить по помойкам в поисках картонной коробки и куска алюминия!
Можно сэкономить на модулях, если ставить под лампу Н4 - они где-то по 70$ за штуку, но их будет всего 2(может уродски получиться) и если ставить ксенон, то экономия прогорит, т.к. хороший би-ксенон хорошо стоит!
Итого примерно 320$ или 7700руб!

[-=VIT=-]

и если ставить ксенон, то экономия прогорит, т.к. хороший би-ксенон хорошо стоит!

Так я не понял... ты линзы под галоген использовал? Просто я ставлю именно би-ксенон и думал что ты тоже.......... а на счет этокономии не согласен... я за 240 взял от бехи би-ксеноновый линзовый хелла с дополнительным отражателем под дальний... ну +лампы +блоки розжига... не на много дороже будет, зато светить должно в 5 раз лучше

[CrazyJapanCar]

на счёт оптики от БМВ я не морочился и поэтому с точки зрения новых модулей особо не сэклномишь.
модули под лампы Н7, на ближнем у меня ксеня, на дальнем - пока нет, но к весне переоборудую и дальняк.
а у какой бэхи би-ксенон, да ещё и дополнительный дальний?

[zlo 777]

сегодня при "0" градусов!!! протер снежком фары. потом туманки Хелловские. только дотронулся до туманки, она кааак.......... хрум.... и вся в трещинах .
ту зиму, что с ними не делал - не трескались. а тут .....
ну ладно. по весне все равно переделывать хотел. воткну тогда модули ближнего света. и КСЕНОН!!

[-=VIT=-]

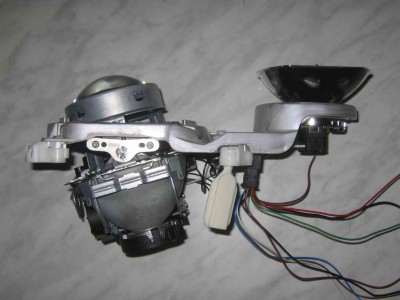

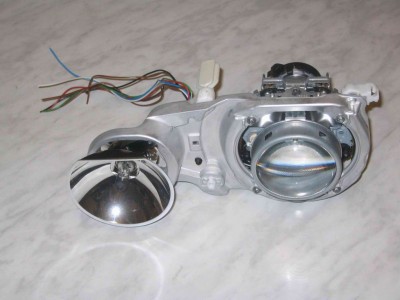

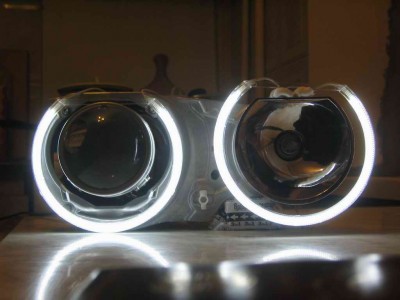

Вот такие блоки и вот такая задумка у меня:

[CrazyJapanCar]

-=VIT=-, в ближнем стоит же просто ксенон, не Би! У меня на Е39 такая оптика была!

[-=VIT=-]

CrazyJapanCar,

Это оптика с Е65. стоит БИ (шторки на дальний присутствуют, галки правильные) кроме того это еще и адаптивная (поворотная оптика) но это уже позже буду делать так как гемор тот еще......

[CrazyJapanCar]

-=VIT=-, ну тогда извиняй!
в твоём случае, мне кажется, будет проще отрезать отражатель на дальний и поставить только линзу!
