Распиновка разъёма блока у правления стекло подъёмниками А33

[NAZAR]

Вот и я нарвался(( Решил посмотреть подсветку блока у правления стеклоподъёмниками (на водительской двери) и получилось так, что вместо разъёма снял стопорную пластинку и все 16 проводочков вылетели и ппц. Теперь незнаю как собрать((( Может есть где распиновка по цветам и т.д. чтобы понять??? Что делать незнаю, народ помогите плиз!!! Может кто-то готов в выходные показать свой 33-й макс и подсмотреть распиновку?

[NAZAR]

Неужели никто не может помочь?

[тах]

Nissan_A33.pdf ----------- Ссылка на руководство по эксплуатации на РУССКОМ языке
но надо учитывать, что ниссан меняет цвет проводов, в зависимости, от года машины, думаю лучше по образцу, собирать провода и быстрей и надежнее, может, где на разборе есть твой год, там посмотреть, или кто нибудь с форума просто сфотографирует с нескольких направлений колодку.

[NAZAR]

В руководстве я не нашёл, или просто не разбираюсь, а вот то что ещё и по годам проводка по разному вот это совсем плохо((( И что же делать теперь вообще ппц.
Остаётся надеяться что кто-то выложит фото колодки с двух сторон макс 2004 год.
Там не сложно, аккуратно поддел блок стеклоподъёмников, вытащил и вот тебе колодка. Жду фото

[NAZAR]

ну что господа кто нибудь поможет мне с фото этого разъема? очень нуно.

[Ростик]

Схема фишки должна быть. Чуть позже посмотрю и скину.

[rulik]

У вас машины разные. Я б уже давно срисовал бы.

[NAZAR]

Схема фишки должна быть. Чуть позже посмотрю и скину.

Смотрел уже на 32 максе совсем не то!!!! Там я увидел всего 4 или 6 проводов а у меня их 16!!
Нужно чтобы кто-то с максимки (желательно 2004 г. сфоткал хотя бы в 2-х плоскостях этот разбём, а лучше конечно по цветам расписать было бы вообще супер)!!

[NAZAR]

Господа, кто может мне показать этот разъём на стеклоподъёмники, желательно у кого макс 2004 г., я готов подъехать сегодня. Был бы очень признателен. Снимать разъём не надо, просто вытащить блок стеклоподъёмников на водительской двери и всё, просто надо посмотреть распиновку и всё!
Откликнитесь плиз кто-нибудь.

[NAZAR]

Спасибо всем что откликнулись)))) Решил я свою проблему поехав на разбор, купил за 300р. полностью пучёк проводов из водительской двери и всё восстановил. Единственное, после того как подключал с неправильной распиновкой, всё-таки погорела дорожка на плате, теперь не работает один задний стеклоподъёмник с водительской стороны а так всё пучком. Получается подгорела плата блока стеклоподъёмников так? То есть её ещё надо менять?

[тах]

не работает один задний стеклоподъёмник с водительской стороны..... Получается подгорела плата блока стекло подъёмников так? То есть её ещё надо менять?

зачем, дорожки восстанавливаются, дмаю если отнести в любую радио мастерскую сделают.

[NAZAR]

Сегодня сделаю фото этого разъёма чтобы было у нас на форуме, может кому пригодится

[NAZAR]

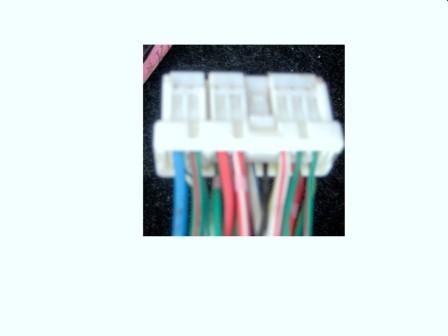

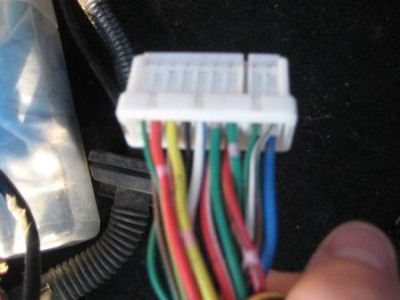

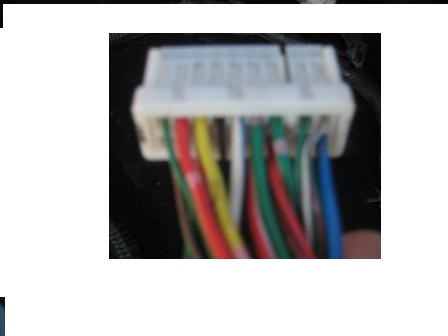

Как обещал сделал фото разъёма вот что получилось: собственно лучше ещё для нагладности распишу по цветам, начнём с так называемой позиции верх (верх я подразумеваю тот где меньше (7 проводов), снизу их 9 идём слева направо:
1 - Толстый синий провод
2 - Толстый зелёный с красной полосой
3 - толстый красный с чёрной полосой
4 - толстый красный с белой полосой
5 - толстый белый с красной полосой
6 - тонкий зелёный
7 - тонкий зелёный с красной полосой

Теперь (назовём) позиция снизу, также слева направо:

1 - Тонкий белый с чёрной полосой
2 - тонкий зелёный с белой полосой
3 - толстый зелёный с белой полосой
4 - толстый зелёный
5 - толстый белый с синей полосой
6 - тонкий чёрный
7 - толстый жёлтый
8 - толстый красный
9 - тонкий зелёный с жёлтой полосой




Надеюсь никто больше не совершит такой ошибки зато теперь на форуме есть распиновка данного разъёма в полной мере!!!!

[NAZAR]

Да кстати насчёт ремонта погоревших дорожек: Заморочился я этим делом в выходные, позвонил товарищу знакомому, шарящему в электрике и любителю попаять и т.п., в итоге что выснилось: всё что там горит (дорожки) находятся внутри платы (с внутренней стороны) а чтобы её снять надо отпаять приблизительно 15-18 контактов, т.к. сделано всё очень хитро и эти контакты идут напрямую через пластиковый корпус держащий эту плату, но как понимаете с паяльником в руках вызволить эту плату нереально практически, надо практически одновременно отпаять 15 контактов чтобы плата была вызволена.
Итог: если такая история (не дай бог) приключилась у кого-то, то вариантов немного, искать блок управления стеклоподъёмниками (либо Б\У, либо новый) новый в экзисте на А-33 стоит 2700 руб.
Вот номерочек - 254012Y910.
Вот как-то так.
